Viega Megapress - bezpečné lisování silnostěnných ocelových trubek
-
Barevné označení
Viega Megapress a Megapress S nejsou vhodné pro použití v aplikacích pitné a sladké vody. Každá jednotlivá lisovací spojka je jasně označena (zde na zadní straně). Pro lepší identifikaci systému je na každém lisovacím přípoji Megapress označen černými tečkami a Megapress S bílými tečkami.
Megapress a Megapress S: rychlé, čisté, bezpečné a zcela bez svařování
Ať už bezešvé nebo podélně svařované, průmyslově lakované nebo epoxidové, černé nebo pozinkované - silnostěnné ocelové trubky jsou univerzálně použitélné, odolné a robustní. V minulosti bylo nutné potrubí spojovat svařováním. Díky systému Megapress nabízí Viega alternativu, která je bezpečnější, komfortnější a úspornější. Spoje silnostěnných ocelových trubek prostě zalisujte.
-
3 důvody proč použít Megapress
- Lisování znamená o 60 % kratší dobu montáže ve srovnání se svařováním a žádné riziko požáru
- Lisování je vhodné pro všechny druhy a povrchy silnostěnných ocelových trubek včetně nátěrů
- V sortimentu najdete mnoho speciálních komponent
-
3 důvody pro Megapress S
- Lisuje silnostěnné ocelové trubky od ⅜ do 4 palců a v závislosti na rozměru ušetří až 80 % montážního času ve srovnání se svařováním.
- Vhodné pro vyšší teplotní zatížení až do 140 °C
- Vnější povrchová úprava zinkem a niklem jako účinná ochrana proti korozi
Megapress
Megapress S
Oblasti použití
Systémy Megapress jsou vhodné pro mnoho nejrůznějších aplikací.
-
Klikněte zde pro přehled
Megapress v oblasti domovní techniky - jednoduché spojení starého a nového
Silnostěnné ocelové trubky se vyskytují zejména ve starých budovách, narazíte na ně nejčastěji při rekonstrukcích. Robustní potrubí je často v dobrém stavu a lze je dále používat. Instalace vyžaduje třeba jen nové prvky, typicky otopný kotel. Doposud bylo možné napojení řešit pomocí pracných závitových přechodů nebo svařováním. Instalaci bylo však nejprve nutné vypustit, zbavit se zbytkové vody a svařování zvyšovalo riziko požáru. Se spojkami Megapress je ale všechno jinak. Tento systém nabízí bezpečné a rychlé reinstalace. Pomocí přechodových kusů a redukovaných objímek lze bez problémů připojit i ocelové trubky se speciálními vnějšími průměry 38, 44,5 a 57 mm. Lisovací prstence si dokážou poradit i se speciálními rozměry varných trubek, nemusíte investovat do žádného speciálního nářadí.
Průmyslové aplikace
Lisovací spojky k systému Megapress jsou z nelegované oceli 1.0308 s povrchovou úpravou zinkem a niklem proti vnější korozi - ta vzniká například v důsledku kondenzace v chladicích zařízeních. Všechny spojky jsou optimalizované pro vysoký průtok média, řezný kroužek zajišťuje stabilitu a trvanlivost spoje. Lisovací spojky lze použít od ⅜ do 4 palců, díky tomu jsou ideální pro aplikace průmyslu, typicky pro chladicí systémy. I v v rozsáhlých a rozměrných chladicích systémech se tedy lze obejít bez svařování.
Dálkové systémy vytápění
Pomocí Megapress S s rozměry ⅜ až 2 palce lze bez problémů lisovat i silnostěnné ocelové trubky v lokálních a dálkových topných systémech. Lisovací spojky lze použít i pro jednotlivé přírojky jednotlivých odběrných míst k hlavnímu rozvodu. Těsnicí prvek z FKM je vhodný pro teploty do 140 °C. Megapress S rovněž splňuje vysoké požadavky pracovního listu AGFW FW 524.
Sprinklerová a hasicí zařízení
Sprinklerová zařízení musí být robustní, stabilní a odolná - zejména v budovách s vysokou třídou rizika, jako jsou průmyslové a komerční objekty. Pro takové aplikace jsou ideální silnostěnné ocelové trubky, které lze spojovat systémem Megapress v rozměrech od ¾ do 2 palců. Systém splňuje i ty nejvyšší požadavky a má certifikaci FM a VdS. Je vhodný pro budovy všech kategorií požárního nebezpečí. Megapress představuje dokonalou alternativu k běžným systémům drážek/spojek nebo závitových spojů.
Systémy stlačeného vzduchu a rozvody technických plynů
Ocelové trubky se také často používají v systémech stlačeného vzduchu a potrubních sítích pro technické plyny jako je dusík. Technika lisování spojů za studena usnadňuje instalaci ve stropech průmyslových hal a umožňuje praktickou instalaci T-kusů pro obzvláště rychlé, bezpečné a čisté připojení k přístrojům.
Výhody systému Megapress
Technika lisování ocelových trubek i velkých rozměrů
Ať už ve starých nebo nových budovách, se systémem Viega Megapress můžete v několika krocích připojit jakékoli potrubí o průměru od ⅜ do 4 palců. Předpokladem je, že trubky odpovídají kvalitě závitových trubek podle DIN EN 10255 nebo kvalitě podle DIN EN 10220/10216-1 a DIN EN 10220/10217-1 pro varné trubky.
Ihned plně zatížitelné spoje bez doby chlazení
Po procesu lisování je spojení mezi lisovací spojkou a trubkou ihned plně zatížitelné a připravené k použití. Ušetříte si tak dobu čekání na vychladnutí potrubí a protipožární hlídku.
Lisovat lze i XL dimenze - díky speciálnímu nástavci k nářadí
S naším nástavcem Pressgun-Press Booster můžete bez námahy lisovat i velké ocelové trubky od 2½ do 4 palců. Jednoduše jej připojíte k nástroji Pressgun a zalisování provedete, jak jste zvyklí.. Speciálně vyvinutá kloubová tažná čelist v kombinaci s lisovacími prstenci pro Megapress XL zajišťuje maximální flexibilitu. Díky integrovanému popruhu pro přenášení a rukojeti na kloubové tažné čelisti je práce s nástavcem komfortní záležitost.
-1%3Athumb-ultrawide "Řemeslník lisuje ocelové trubky XL pomocí zařízení Press Booster.")
Vysoká úroveň bezpečnosti díky pojistce Viega SC-Contur
Pojistka SC-Contur zajišťuje, že omylem neslisované spoje jsou během tlakové zkoušky viditelně netěsné. Celou instalaci lze zkontrolovat jediným centrálním testem. Časově náročná detailní vizuální kontrola není nutná, neslisované spoje jsou rozeznatelné na první pohled. To zajišťuje bezpečnost a zároveň snižuje pracovní zátěž.
Rozvody pitné vody
Systém Megapress není vhodný pro instalace rozvodů pitné vody. A na každé tvarovce to je výrazně vyznačeno. Záměnu a nevhodné použití tvarovky se snažíme eliminovat na naprosté minimum. V systému je jen jediná výjimka: Na pitnou vodu lze použít přechodový kus z křemíkového bronzu (model 4213.2) pro pozinkované ocelové trubky.
Přehled výhod lisování
Úspora času
Lisováním potrubí se výrazně zkracuje doba instalace. Náročnost je podstatně menší než u běžných metod, jako je svařování nebo pájení, a je možné ji použít i na těžko přístupných místech. Prvky systému lze spojit za méně než 20 sekund, což zkracuje dobu montáže až o 80 %.
Spolehlivost
Díky vysokým standardům kvality, vysoce kvalitním materiálům a neustálým inovacím zajišťujeme spolehlivé lisované spoje. Díky Viega SC-Contur jsou náhodně neslisované spoje jasně viditelné. Je k dispozici ve všech lisovacích spojkách a umožňuje centralizovanou zkoušku těsnosti.
Efektivita nákladů
Dokonalá symbióza kvality a hospodárnosti. Použití techniky lisování spojů Viega efektivně šetří čas, a tedy i peníze. Nejenže již nejsou nutné speciální kroky, které by byly nutné například pro svařování nebo pájení. Systém je také méně náchylný k poruchám, a proto je díky lisování trvanlivější než alternativy.
Zabezpečení
Lisování trubkových spojů probíhá bez plamene a výparů a je absolutně nehořlavé. Tím se snižuje riziko odletujících jisker nebo lidské chyby, což je velkou výhodou zejména v citlivých nebo obtížně přístupných prostředích. Minimalizuje také potřebu zvláštních zdravotních a bezpečnostních opatření a povolení.
Jak se provádí spoj se systémem Megapress?
Klikněte zde pro návod k použití Megapress a Megapress S
Sortiment Megapress
Těsnicí prvky ve spojkách Megapress umožňují lisování bezešvých, svařovaných, pozinkovaných, průmyslově lakovaných, epoxidovaných i černých ocelových trubek těmi samými tvarovkami. Těsnicí prvek Megapress uzavírá trubku ve třech bodech současně a zajišťuje absolutně těsné spojení i na nerovném povrchu.
Profilový těsnicí prvek Megapress do 2 palců
Těsnicí prvek Megapress S do 2 palců
Těsnicí prvek Megapress S XL od 2½ palce
| Megapress | Megapress S | Megapress S XL | |
|---|---|---|---|
| Rozměry | ⅜ až 2 palce | ⅜ až 2 palce | 2 ½ až 4 palce |
| Těsnicí prvek | Profilový těsnicí prvek EPDM* | Kruhový těsnicí prvek FKM** | Kruhový těsnicí prvek FKM** se zvýšenou pevností |
| Maximální provozní teplota | max. 105 °C | max. 140 °C | max. 140 °C |
| Oblasti použití |
|
|
|
*EPDM = ethylen-propylen-dienový kaučuk.
**FKM = fluorokarbonový kaučuk.

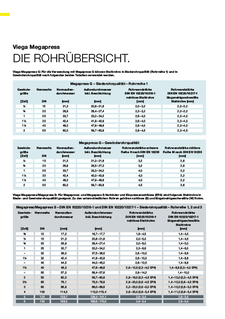

Podrobnější informace o sortimentu Megapress a Megapress S najdete zde:
Certifikáty
Systém Megapress byl certifikován mimo jiné následujícími institucemi; podrobnosti naleznete v příslušných certifikátech:
?$100$ "Certifikát VdS"){kind=logo}
