Energeticky úsporný rozvod teplé vody
Stavebnictví stojí před velkými výzvami. V roce 2021 začal v Evropské Unii platit klimatický zákon. EU se v něm zavazuje dosáhnout v roce 2050 klimatické neutrality a do roku 2035 snížit emise skleníkových plynů o 55 %.
Již 16 z 27 zemí EU zákon s lokálními úpravami implementovali do své legislativy. Slovensko o lokalizaci jedná, v Česku se jím zatím vláda nezabývala. Je ale více než jasné, že tlak na přijetí klimatického zákona bude v dalších letech jen sílit a realizace dramatických klimatických opatření ve vztahu ke klimatu jsou otázkou několika příštích let. Plánování nových budov i renovace by energetické úspory měla zohledňovat a považovat za samozřejmé.
V bytových domech je velký potenciál pro úsporu energie u ohřevu teplé vody. K udržení stanovené teploty je potřeba velké množství energie a to nepřetržitě po 365 dní v roce. Každý den se v potrubních šachtách plýtvá energií, která by se dala ušetřit. Jak tedy efektivně snižovat tepelné ztráty?
S vhodně zvolenou moderní technikou rozvodu lze na tepelných ztrátách ušetřit 30 - 45 % energie.
Efektivní dimenzování
Správné dimenzování je důležitým faktorem pro energetickou optimalizaci cirkulace teplé vody v bytových domech. Zejména rozvody ve starších budovách bývají často předimenzovány, mnohdy více než dvojnásobně. Důvod je prostý – spotřeba vody v domácnostech v posledních desetiletích prudce klesá.
Zvýšené povědomí o životním prostředí, technologický pokrok a zvýšení sazeb za odběr vody jsou některé z důvodů, které výrazně snížily spotřebu vody. Týká se to ale jen studené pitné vody, spotřeba teplé vody se podle výzkumů od 80. let zdvojnásobila.
Ač se tedy snažíme a studenou vodou neplýtváme, komfort teplé vody si v žádném případě neodpíráme. A právě rozvody teplé vody v bytových domech dokážou spotřebovat mnohem více energie, než je nutné.
Dobrou zprávou je, že se s tím dá něco dělat – stačí využít inteligentní systémy a navrhnout správné dimenzování a izolaci podle aktuálních pravidel a norem.
Energeticky úsporná cirkulace teplé vody se Smartloop
Ve srovnání s běžným cirkulačním rozvodem teplé vody u rozvodu se Smartloop Inliner se teplota vody ve stoupacím potrubí během svého oběhu nesnižuje. Tím pádem se výrazně eliminuje tepelná ztráta.
Při správném návrhu tepelné izolace lze říci, že dochází k 50% úspoře na tepelné ztrátě stoupacího potrubí teplé vody a cirkulace.
U projektování každé instalace vždy doporučujeme začít výpočtem nejúčinnějšího dimenzování v minimálním plýtváním vody a tepla. To platí bez ohledu na to, zda je zvolena konvenční instalace teplé vody nebo ekonomičtější řešení Inliner, tedy systém trubky v trubce.
Při dimenzování stoupacího potrubí se systémem Viega Smartloop Inliner je třeba počítat s tím, že zpětné neboli cirkulační vedení, leží uvnitř toho stoupajícího. Vnitřní zpátečka snižuje celkové nároky na místo a zvyšuje rychlost průtoku vody.

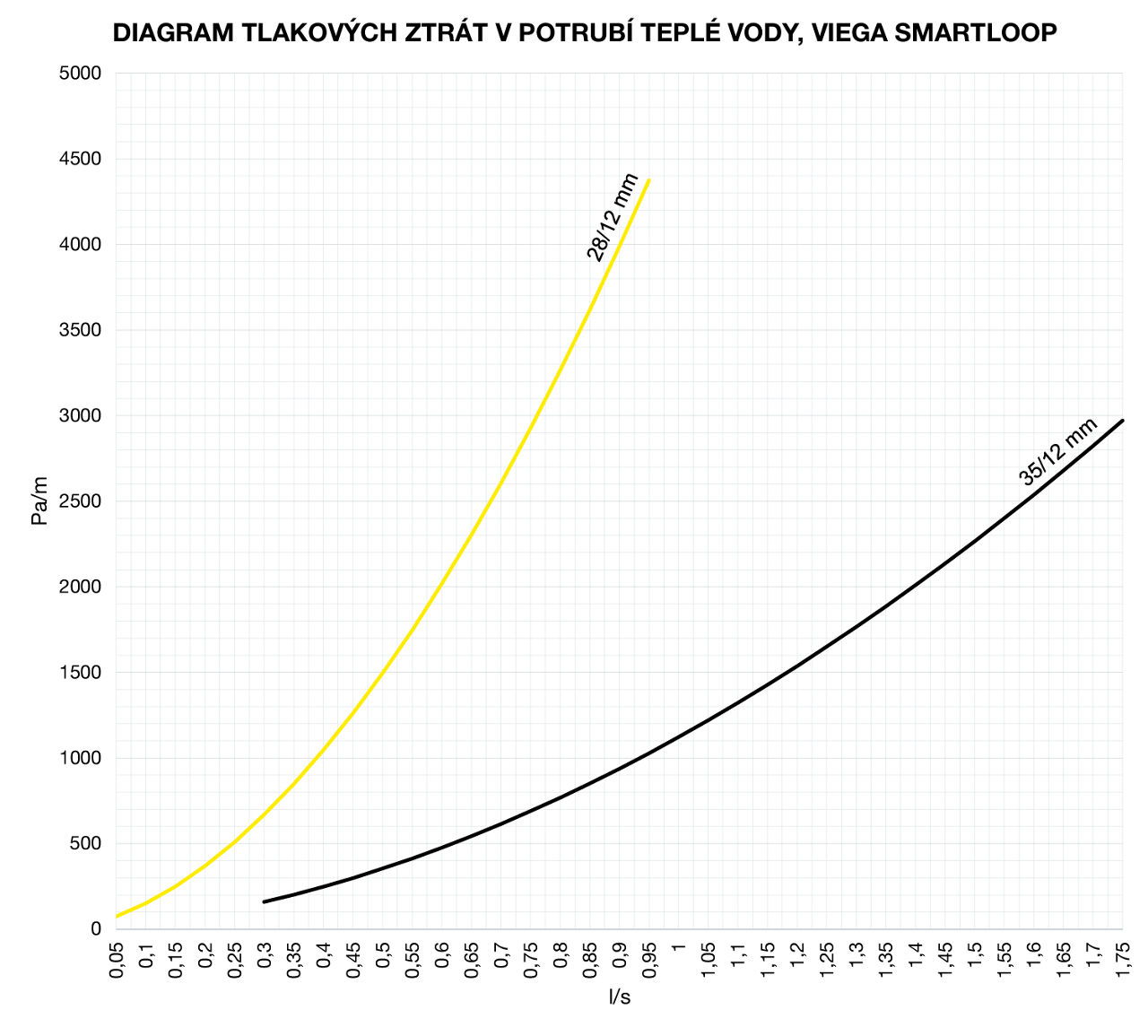

Podklady pro výpočet dimenzování průtoku vody jsou uvedeny v grafu. Pro správný návrh doporučujeme využití softwaru Viega Viptool, který dimenzuje systém Viega Smartloop Inliner dle harmonizované normy DIN 1988-300/EN 806. Tento návrh odborným partnerům na daný projekt lze poskytnout projekčním oddělením Viega.
Jak lze docílit optimalizace cirkulace teplé vody?
- Kontrola nad tlakem vody – správná dimenze potrubí vzhledem k aktuální spotřebě zajišťuje optimální tlak vody a dostatečný průtok v potrubí.
- Při přechodu na menší dimenze lze použít tvarovky, které dobře zabraňují ztrátě tlaku.
- Poctivá izolace je zásadní – izolace by měla být v souladu s vyhláškou 193/2007, která stanovuje povinnost opatřit rozvody teplé vody příslušnou izolací dle dané dimenze
- Zredukujte instalaci – slepé uličky na potrubním systému v budově jsou problémové oblasti, kde se průtok vody téměř zastavuje a vytváří optimální podmínky pro růst Legionelly.
- Samostatnou kapitolou je výběr materiálu – používejte kovové potrubí a snažte se vyhýbat trubkám pryžovým a plastovým (pokud tam není kyslíková bariéra), které poskytují příznivé podmínky pro růst bakterií.
Požadavky na udržitelnou výstavbu se neustále zpřísňují. My ve Viega pomáháme stanovovat nové standardy pro udržitelnou výstavbu neustálým zaměřením na výzkum a vývoj v těchto oblastech. Naší zásadou je nekompromisní kvalita. Od ní se pak odvíjí další zásadní předpoklady všech námi nabízených řešení: udržitelná výroba, dlouhá životnost a recyklace
Zaměřujeme se na tyto oblasti:
- Hygiena pitné vody
- Energetická účinnost
- Bezpečnost
- Komfort
Výhody systému Smartloop Inliner:
Energetická účinnost
- Cirkulace s konstantní teplotou snižuje tepelné ztráty
- Nižší počet trubek s teplou vodou v šachtě minimalizuje ohřev studené vody
- Úspora tepelných ztrát až o 30 - 45 %
Snížení nákladů
- Levnější cirkulační vedení v PEX oproti nerezové oceli
- Méně vrtů do zdiva nebo jádra, méně spojů a fixačního materiálu pro potrubí
- Úspora na izolaci a protipožární ochraně
- Úspora na materiálu a montáži až 30 %
- Menší instalační šachty poskytují více obytného prostoru
Variabilita
- Až 25 pater (75 metrů)
- Až 75 m vodorovně
- Možnost horizontálního vedení systému
- Možnost změny pozice potrubí v šachtě pomocí 45° kolen
Vyšší komfort
- Kratší doba čekání na optimálně teplou vodu, uživatel neplýtvá vodou odpouštěním
- Kvalita a zdravotní nezávadnost vody jsou zajištěny stabilní cirkulační teplotou
- Instalace z vysoce kvalitních materiálů

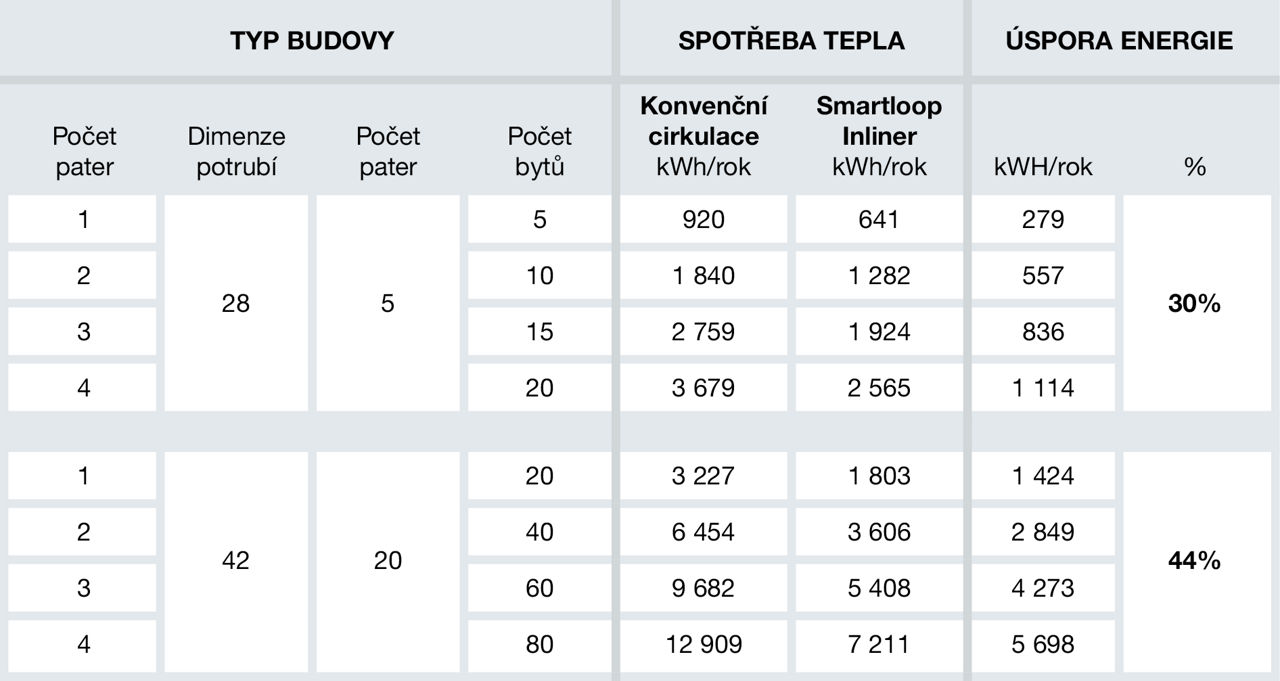

Kolik lze se systémem Smartloop Inliner ušetřit?
S řešením Viega Smartloop Inliner lze dosáhnout úspory až 30 % na materiálu a době montáže a až 30 až 45 % na provozu ve srovnání s tradiční teplovodní instalací. A pokud je Smartloop Inliner instalován do starší budovy, která má předimenzované rozvody se zastaralou izolací, mohou být úspory na provozu ještě vyšší.
S Viega Smartloop Inliner získáte energeticky účinné řešení s úsporami ve fázi výstavby a ekologickým provozem. Celková úspora závisí na počtu bytů, velikosti budovy a na tom, zda jde o rekonstrukci nebo novostavbu.
Smartloop Inliner
Ve srovnání s běžným cirkulačním rozvodem teplé vody u Smartloop Inliner se teplota vody ve stoupacím potrubí během svého oběhu nesnižuje. Tím pádem se výrazně eliminuje tepelná ztráta.
Systém je určen pro potrubní systémy Sanpress, Sanpress Inox a Profipress: Ve stoupacím vedení teplé vody od dimenze 28 mm se zavede vnitřní zpětný rozvod z PEX za účelem cirkulace. Na vstupu a výstupu zajištují pohyb vody speciální komponenty.
Vnitřní cirkulace má hygienické i ekonomické výhody: tepelná ztráta se snižuje o 30 až 45 %. Teplota zpátečního rozvodu se při návratu do ohřívače vody nesnižuje, jako při klasickém řešení cirkulačního potrubí. Fakt, že je v šachtě pouze jeden rozvod s teplou vodou má pozitivní vliv také na udržení teploty studené vody. Nespornou výhodou je i možnost projektovat menší rozměry pro šachtu ve prospěch obytných prostor. Navíc snížíte náklady na instalaci a materiál.
Flexibilní trubka Smartloop má dimenzi 12 mm. Připojovací sada je vyrobena z křemíkového bronzu a je vhodná pro napojení na systémy Sanpress, Sanpress Inox nebo Profipress.
